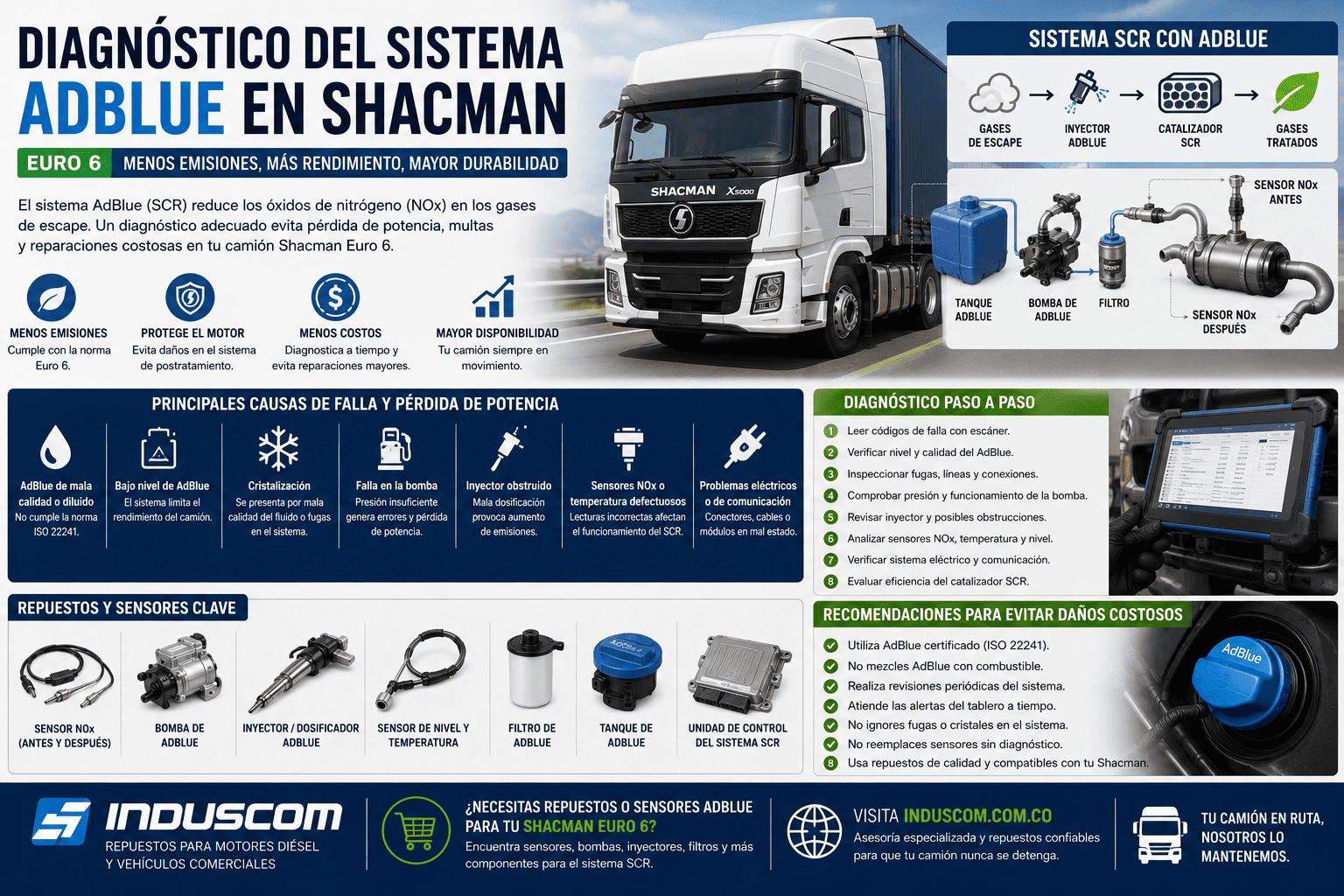

Diagnóstico AdBlue en Shacman Euro 6

Aprende a diagnosticar fallas del sistema AdBlue y SCR en camiones Shacman Euro 6: sensores, pérdida de potencia, calidad de urea y mantenimiento.

Los camiones Shacman Euro 6 incorporan sistemas de tratamiento de gases diseñados para reducir las emisiones contaminantes y cumplir con los límites establecidos para los motores diésel modernos.

Uno de los sistemas más importantes es el SCR (Selective Catalytic Reduction), que utiliza una solución de urea conocida comercialmente como AdBlue o DEF para reducir los óxidos de nitrógeno (NOx) presentes en los gases de escape.

Para conductores y mecánicos en Colombia, una falla del sistema AdBlue puede generar una situación aparentemente difícil de diagnosticar: el camión funciona, pero aparece una alerta en el tablero, aumenta el consumo, se presenta pérdida de potencia o el sistema comienza a limitar el rendimiento.

En estos casos, no siempre significa que el motor tenga una avería interna. El origen puede encontrarse en el tanque de AdBlue, bomba, inyector, sensores NOx, sensores de temperatura, cableado, calidad del fluido o en el propio catalizador SCR.

El diagnóstico correcto es fundamental para evitar cambiar componentes costosos sin solucionar la causa real de la falla.

¿Cómo funciona este sistema en motores Euro 6?

El sistema AdBlue forma parte del sistema de postratamiento de gases del motor.

De manera simplificada, el proceso funciona así:

Motor diésel → gases de escape → DPF/DOC según configuración → inyección de AdBlue → catalizador SCR → reducción de NOx → gases tratados.

El AdBlue no se mezcla con el combustible.

Se almacena en un tanque independiente y es dosificado en el sistema de escape mediante un conjunto de componentes controlados electrónicamente.

La solución utilizada en sistemas SCR automotrices contiene aproximadamente 32,5 % de urea y agua desmineralizada, y debe cumplir las especificaciones correspondientes para evitar problemas de funcionamiento.

¿Qué componentes intervienen?

Dependiendo de la configuración del Shacman, el sistema puede incluir:

• Tanque de AdBlue/DEF.
• Bomba o módulo de suministro.
• Filtro del sistema.
• Líneas de AdBlue.
• Inyector o dosificador.
• Sensores de nivel y temperatura.
• Sensores NOx.
• Sensores de temperatura de gases.
• Catalizador SCR.
• Unidad de control del sistema.
• Conexiones eléctricas y comunicación electrónica.

Los sensores NOx permiten conocer las condiciones de los gases antes y después del tratamiento y ayudan a determinar la eficiencia del sistema SCR.

¿Por qué el camión puede perder potencia?

Cuando la ECU detecta que el sistema de emisiones no está funcionando dentro de los parámetros establecidos, puede activar estrategias de protección o reducción de torque y potencia.

Esto significa que un conductor puede sentir que su Shacman “se quedó sin fuerza”, aunque el problema inicial se encuentre en el sistema AdBlue y no en pistones, turbo o inyectores.

Por eso, antes de desmontar el motor, es necesario realizar un diagnóstico electrónico y comprobar los parámetros del sistema SCR.

Principales causas de falla y pérdida de potencia

Las fallas del sistema AdBlue pueden tener diferentes orígenes. No todas requieren cambiar la bomba o el inyector.

AdBlue de mala calidad

Una de las primeras comprobaciones debe ser la calidad del fluido utilizado.

El sistema SCR requiere una solución que cumpla las especificaciones correspondientes.

Utilizar agua, urea industrial, productos contaminados o fluidos de calidad desconocida puede afectar la dosificación y provocar daños en componentes del sistema.

Además, AdBlue no debe mezclarse con el combustible.

Si se coloca AdBlue en el tanque de diésel o diésel en el tanque de AdBlue, no se debe poner el motor en funcionamiento hasta realizar la revisión y limpieza correspondiente.

Bajo nivel de AdBlue

El nivel insuficiente también puede generar advertencias.

El conductor debe prestar atención al indicador del tablero y rellenar el depósito utilizando un producto adecuado antes de que el sistema llegue a una condición crítica.

No es recomendable esperar a que aparezca una limitación de potencia para solucionar el nivel.

Problemas en la bomba de AdBlue

La bomba debe suministrar el fluido a la presión requerida para que el sistema pueda realizar correctamente la dosificación.

Una presión insuficiente puede estar relacionada con:

• Bomba deteriorada.
• Filtro obstruido.
• Problemas eléctricos.
• Fugas.
• Cristalización.
• Restricciones en las líneas.
• Problemas de alimentación eléctrica.

Por eso, un código relacionado con presión de AdBlue no significa automáticamente que sea necesario cambiar la bomba.

Inyector o dosificador obstruido

El inyector de AdBlue trabaja en una zona sometida a temperaturas elevadas y puede presentar acumulación de cristales cuando existen condiciones inadecuadas de funcionamiento.

La cristalización también puede aparecer en conexiones o líneas cuando existe una fuga o evaporación del líquido.

Una inspección visual puede aportar información importante durante el diagnóstico.

Sensores NOx defectuosos

Los sensores NOx son componentes fundamentales para controlar el desempeño del sistema SCR.

Una señal incorrecta puede provocar códigos de falla relacionados con las emisiones o con la eficiencia del catalizador.

Antes de reemplazar un sensor NOx, el técnico debe comprobar:

• Código de diagnóstico.
• Valores registrados.
• Alimentación eléctrica.
• Comunicación.
• Cableado.
• Conectores.
• Condiciones reales del sistema SCR.

Sensores de temperatura

El proceso SCR depende de condiciones específicas de temperatura.

Por eso, una lectura incorrecta de temperatura puede afectar la estrategia de dosificación y generar errores en el sistema.

Una falla en el sensor no siempre significa que el componente esté dañado; también pueden existir problemas de cableado o conexión.

Fugas en el circuito

Una fuga de AdBlue puede provocar:

• Pérdida de presión.
• Dosificación incorrecta.
• Cristalización.
• Alertas en el tablero.
• Códigos de falla.
• Funcionamiento incorrecto del SCR.

Las líneas, conexiones y componentes del circuito deben inspeccionarse antes de reemplazar piezas de alto costo.

Problemas de comunicación electrónica

El sistema SCR depende de la comunicación entre diferentes módulos electrónicos.

Una alimentación deficiente, una conexión deteriorada o un problema de comunicación puede generar códigos que parecen indicar una falla de componente cuando realmente existe un problema eléctrico.

Por eso, el diagnóstico debe incluir una revisión de alimentación, tierra, conectores y comunicación electrónica.

Repuestos y sensores clave que requieren reemplazo

El diagnóstico del sistema AdBlue debe realizarse antes de solicitar un repuesto.

Entre los componentes que pueden requerir revisión o reemplazo se encuentran:

Sensor NOx

Es uno de los componentes más importantes para controlar las emisiones de óxidos de nitrógeno.

Su diagnóstico debe realizarse con equipos compatibles con la configuración electrónica del vehículo.

Sensor de nivel y temperatura

Permite controlar las condiciones del fluido dentro del tanque.

Una lectura incorrecta puede provocar advertencias aunque el nivel real de AdBlue sea diferente al indicado.

Bomba de AdBlue

Es responsable de suministrar el fluido al circuito de dosificación.

Su funcionamiento debe comprobarse mediante presión, activación y parámetros electrónicos, según el procedimiento aplicable al modelo.

Inyector de AdBlue

También conocido como dosificador, es el encargado de introducir la cantidad calculada de AdBlue en el escape.

Si presenta obstrucción, cristalización o problemas eléctricos, la dosificación puede ser incorrecta.

Filtro de AdBlue

Algunas configuraciones incorporan elementos de filtración dentro del sistema.

Un filtro obstruido puede afectar el flujo y la presión del circuito.

Sensores de temperatura de escape

Permiten a la unidad de control conocer las condiciones térmicas necesarias para gestionar el postratamiento.

Catalizador SCR

Si después de comprobar dosificación, presión, sensores y calidad del AdBlue persisten los problemas de eficiencia, puede ser necesario evaluar el estado del catalizador SCR.

No debe reemplazarse sin realizar primero un diagnóstico completo.

¿Cómo diagnosticar correctamente una falla AdBlue?

Cuando aparece una alerta SCR en un Shacman Euro 6, un procedimiento lógico puede comenzar por:

1. Leer los códigos de falla.

Registrar los códigos activos e históricos antes de borrar la memoria.

2. Revisar el nivel y calidad del AdBlue.

Comprobar que el fluido sea adecuado y que no exista contaminación.

3. Inspeccionar tanque y líneas.

Buscar fugas, daños, conexiones deterioradas o cristalización.

4. Comprobar presión y dosificación.

Verificar el comportamiento de la bomba y del dosificador según los parámetros correspondientes al modelo.

5. Revisar sensores.

Analizar sensores NOx, temperatura, nivel y otros componentes asociados.

6. Comprobar el sistema eléctrico.

Revisar alimentación, tierras, conectores, cableado y comunicación.

7. Evaluar el catalizador SCR.

Si los componentes anteriores funcionan correctamente, debe comprobarse la eficiencia del sistema de tratamiento.

¿Se puede borrar el código y continuar trabajando?

Borrar un código de falla no soluciona la causa.

Si el problema continúa, la ECU volverá a detectarlo y puede activar nuevamente la advertencia o una estrategia de reducción de potencia.

La reparación correcta consiste en identificar el origen de la falla, reemplazar el componente necesario y realizar los procedimientos de diagnóstico o calibración que correspondan al vehículo.

Recomendaciones para evitar daños costosos en el motor

Utilice AdBlue de calidad comprobada

No utilice agua ni productos improvisados para completar el tanque.

La calidad del fluido es fundamental para el funcionamiento del SCR.

Mantenga limpio el tanque

Evite introducir suciedad, herramientas contaminadas u otros líquidos en el depósito.

El sistema de AdBlue utiliza componentes de precisión que pueden verse afectados por contaminantes.

No mezcle AdBlue con diésel

Los dos líquidos tienen depósitos y circuitos completamente diferentes.

Una confusión puede provocar daños importantes y reparaciones costosas.

Revise las fugas

Una pequeña fuga puede provocar pérdida de presión y cristalización alrededor de conexiones.

Realice inspecciones periódicas del tanque, mangueras, conexiones y dosificador.

No ignore las alertas del tablero

Si aparece una advertencia relacionada con AdBlue, SCR o emisiones, realice el diagnóstico cuanto antes.

Una falla que inicialmente puede requerir un sensor o una revisión puede terminar generando una reducción de potencia y una parada no programada.

No cambie sensores sin diagnóstico

Un código relacionado con NOx, temperatura o presión no significa automáticamente que el sensor esté dañado.

Primero deben descartarse problemas de cableado, alimentación, conexiones y condiciones reales del sistema.

Evite modificaciones o anulaciones del SCR

Eliminar o desactivar el sistema AdBlue puede impedir que el vehículo controle adecuadamente sus emisiones y generar problemas de funcionamiento y diagnóstico.

En un Euro 6, el sistema de postratamiento forma parte integral de la estrategia de control del vehículo.

Identifique correctamente el modelo del Shacman

Shacman comercializa diferentes familias de camiones, entre ellas X6000, X5000, X3000, H3000, F3000 y L3000. La configuración electrónica y del sistema de postratamiento puede variar según modelo, motor, año y mercado.

Por eso, antes de comprar una bomba, sensor NOx, inyector o cualquier repuesto AdBlue, es importante confirmar:

• Modelo del camión.
• Año.
• Modelo del motor.
• Número de serie.
• Referencia de la pieza.
• Código de falla.
• Fotografías del componente, cuando sea necesario.
