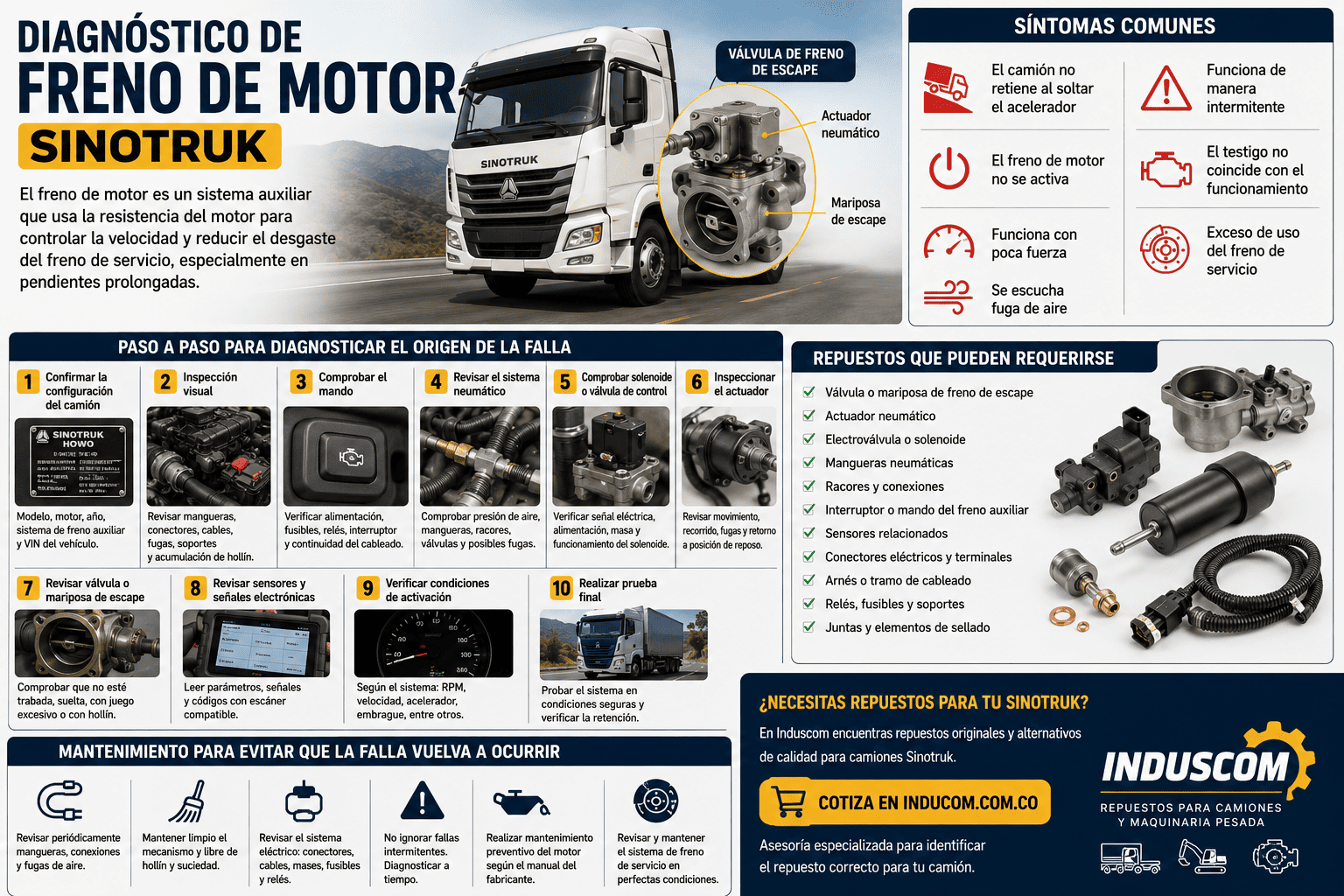

Diagnóstico de freno de motor Sinotruk

Aprende a diagnosticar el freno de motor Sinotruk, identificar fallas de activación, revisar el sistema paso a paso y saber qué repuestos reemplazar.

El freno de motor Sinotruk es un sistema de frenado auxiliar diseñado para aprovechar la resistencia del motor y ayudar a controlar la velocidad del vehículo, especialmente durante descensos prolongados.

En un camión de carga, utilizar correctamente el freno auxiliar reduce la necesidad de mantener presionado el pedal del freno de servicio. Esto ayuda a controlar la temperatura de los frenos y disminuye el desgaste de pastillas, bandas, discos o tambores, según la configuración del vehículo.

Sin embargo, cuando el sistema deja de funcionar, el conductor puede notar que el camión retiene mucho menos al soltar el acelerador. En rutas con pendientes, como las que se encuentran en diferentes zonas montañosas de Colombia, una falla de este sistema merece atención inmediata.

Importante: Sinotruk utiliza diferentes motores y configuraciones según el modelo. El sistema puede incorporar componentes neumáticos, eléctricos, electrónicos y, dependiendo de la versión, una válvula o mariposa de escape. Por eso, el diagnóstico debe hacerse de acuerdo con el motor y sistema instalado.

Síntomas comunes al conducir el vehículo

Una falla del freno de motor puede presentar diferentes síntomas. Los más habituales son:

1. El camión no retiene al soltar el acelerador

El conductor activa el freno auxiliar, pero el vehículo continúa descendiendo prácticamente con la misma inercia.

Este es uno de los primeros síntomas que deben investigarse.

2. El freno de motor funciona de manera intermitente

En ocasiones funciona correctamente y en otras no responde.

Este comportamiento suele orientar el diagnóstico hacia:

Interruptores o sensores.
Cableado.
Conectores.
Solenoides.
Alimentación eléctrica.
Actuadores neumáticos.
Fugas de aire.

3. El sistema funciona con poca fuerza

El freno auxiliar puede activarse, pero la retención es inferior a la habitual.

En este caso no basta con comprobar si “enciende” el sistema. Hay que verificar si el mecanismo realmente está alcanzando su posición de trabajo.

4. El freno de motor no se activa

Puede existir una falla en el mando, circuito eléctrico, suministro neumático, actuador o mecanismo de escape, dependiendo del sistema.

5. Se escucha una fuga de aire

Si el sistema utiliza accionamiento neumático, un silbido al activar el freno puede indicar una fuga en:

Mangueras.
Conexiones.
Válvulas.
Actuadores.
Racores.

6. El testigo o indicador no coincide con el funcionamiento

En sistemas con control electrónico, el indicador puede mostrar que la función está solicitada aunque el mecanismo no esté trabajando correctamente.

Esto es una señal para revisar tanto el mando como el circuito de activación.

7. Exceso de uso del freno de servicio en descensos

Si antes el camión podía controlar buena parte de una pendiente con el freno auxiliar y ahora requiere utilizar constantemente el pedal, no debe considerarse un comportamiento normal.

Además de investigar el freno de motor, se debe revisar inmediatamente el sistema de frenos de servicio.

Paso a paso para diagnosticar el origen de la falla

Un buen diagnóstico comienza por determinar qué parte del sistema está fallando, en lugar de cambiar componentes por prueba y error.

Paso 1. Confirmar la configuración del camión

Antes de desmontar cualquier componente, identifica:

Modelo del Sinotruk.
Año.
Motor instalado.
Sistema de freno auxiliar.
Tipo de accionamiento.
Número de chasis/VIN, cuando esté disponible.

Esta información permite seleccionar correctamente el procedimiento y los repuestos.

Paso 2. Realizar una inspección visual

Con el vehículo apagado y asegurado, revisa todo el mecanismo.

Busca:

Mangueras desconectadas.
Conectores flojos.
Cables quemados o partidos.
Fugas de aire.
Corrosión.
Tornillos o soportes flojos.
Acumulación excesiva de hollín.
Componentes deformados.
Actuadores que presenten daños.

Si el sistema tiene una válvula o mariposa de escape, comprueba que el mecanismo no esté trabado.

Paso 3. Comprobar el mando del freno de motor

Acciona el interruptor o mando correspondiente y comprueba qué sucede.

Si no aparece ninguna respuesta, comienza por el circuito de mando.

Hay que comprobar:

Alimentación.
Fusibles.
Relés, si aplica.
Interruptor.
Conectores.
Continuidad del cableado.
Señal de activación.

No debe asumirse que el actuador está dañado solamente porque el freno de motor no funciona.

Paso 4. Revisar el sistema neumático

Cuando el accionamiento utiliza aire comprimido, verifica que exista presión suficiente y que llegue correctamente al actuador.

Inspecciona:

Mangueras.
Racores.
Válvulas.
Solenoides.
Actuadores.
Conexiones.

Una fuga pequeña puede provocar que el mecanismo no alcance completamente su posición de trabajo.

Paso 5. Comprobar el solenoide o válvula de control

Si existe una electroválvula de accionamiento, verifica que reciba la señal correspondiente cuando se solicita el freno de motor.

También debe comprobarse que el solenoide:

Reciba alimentación.
Tenga una masa adecuada, cuando corresponda.
No tenga bobina abierta o en cortocircuito.
No esté bloqueado por contaminación.
Permita el paso del aire cuando recibe la orden.

Los valores eléctricos deben compararse con las especificaciones del componente instalado. No es recomendable aplicar tensión directamente sin conocer el diseño del circuito.

Paso 6. Inspeccionar el actuador

El actuador debe realizar el recorrido completo cuando recibe la orden.

Comprueba:

Movimiento.
Carrera.
Fugas.
Fijación.
Estado de la varilla.
Retorno a posición de reposo.

Un actuador que se mueve parcialmente puede producir un freno de motor débil aunque el sistema eléctrico funcione correctamente.

Paso 7. Revisar la válvula o mariposa de escape

En los sistemas que utilizan restricción del escape, este componente es fundamental.

La acumulación de hollín y suciedad puede dificultar el movimiento de la válvula.

Comprueba que:

No esté trabada.
El mecanismo tenga movimiento.
El eje no presente juego excesivo.
El actuador pueda moverla completamente.
No existan daños en la carcasa o mecanismo.

Precaución: no fuerces una válvula atascada sin determinar primero la causa. Un mecanismo agarrotado puede requerir limpieza, reparación o reemplazo.

Paso 8. Revisar sensores y señales electrónicas

En sistemas con gestión electrónica, utiliza un equipo de diagnóstico compatible para comprobar los parámetros relacionados con la solicitud y activación del freno auxiliar.

Cuando sea posible, verifica:

Estado del interruptor.
Señal del pedal del acelerador.
RPM.
Estado de embrague.
Señales de sensores relacionados.
Solicitud de freno auxiliar.
Códigos de diagnóstico.

Una condición lógica incorrecta puede impedir la activación aunque los componentes mecánicos estén en buen estado.

Paso 9. Verificar condiciones de activación

En determinados sistemas, el freno auxiliar no se activa bajo todas las condiciones de funcionamiento.

Por eso, durante el diagnóstico se deben considerar variables como:

Posición del acelerador.
RPM.
Estado del embrague.
Velocidad del vehículo.
Configuración del sistema.
Condiciones establecidas por la ECU.

Esto evita diagnosticar como “falla” una condición normal de operación.

Paso 10. Realizar una prueba final

Después de reparar el sistema, verifica que el freno auxiliar:

Se active correctamente.
Mantenga su funcionamiento.
No presente fugas.
Regrese a posición de reposo.
No genere códigos de falla.
Proporcione una retención consistente.

La prueba debe realizarse en condiciones seguras y controladas, nunca improvisando una prueba de frenado en una carretera pública.

Lista de repuestos necesarios para la reparación

El repuesto correcto depende del resultado del diagnóstico. Algunos componentes que pueden requerirse son:

Repuestos del sistema de freno de motor

Válvula o mariposa de freno de escape.
Actuador neumático.
Electroválvula o solenoide.
Mangueras neumáticas.
Racores y conexiones.
Interruptor o mando del freno auxiliar.
Sensores relacionados con el sistema.
Conectores eléctricos.
Terminales.
Arnés o tramo de cableado.
Relés y fusibles, cuando corresponda.
Juntas y elementos de sellado.

Componentes que deben revisarse si existen problemas de rendimiento

Una pérdida de retención no siempre significa que el mecanismo del freno auxiliar esté dañado. También conviene evaluar el estado general del motor.

Según los síntomas, el diagnóstico puede extenderse a:

Turboalimentador.
Sistema de admisión.
Sistema de escape.
Inyectores.
Bomba de combustible.
Componentes de distribución.
Sensores del motor.
Sistema de lubricación.

No se recomienda cambiar inyectores, turbo o bombas únicamente porque el freno de motor no funciona. Estos componentes deben reemplazarse solamente cuando las pruebas confirmen una falla relacionada.

Mantenimiento para evitar que la falla vuelva a ocurrir

El mantenimiento preventivo es especialmente importante en vehículos de carga que trabajan frecuentemente en pendientes y con alta exigencia.

Revisar periódicamente las mangueras y conexiones

En sistemas neumáticos, una manguera deteriorada puede generar fugas y reducir el funcionamiento del actuador.

Durante el mantenimiento busca:

Grietas.
Rozaduras.
Conexiones flojas.
Fugas.
Mangueras resecas.

Mantener limpio el mecanismo

La acumulación de hollín puede afectar componentes ubicados en el sistema de escape.

Cuando el procedimiento del fabricante lo permita, inspecciona y limpia los mecanismos correspondientes.

Revisar el sistema eléctrico

Los conectores expuestos a humedad, aceite, polvo y vibración pueden desarrollar falsos contactos.

Comprueba periódicamente:

Conectores.
Terminales.
Cableado.
Masas.
Fusibles.
Relés.

No ignorar una falla intermitente

Un freno de motor que funciona “a veces” no debe considerarse normal.

Una falla eléctrica o neumática intermitente puede terminar provocando que el sistema deje de funcionar completamente cuando más se necesita.

Mantener correctamente el motor

El estado general del motor también influye en el desempeño del vehículo.

Cumple los intervalos recomendados para:

Aceite de motor.
Filtros.
Sistema de combustible.
Admisión.
Turbo.
Sistema de escape.
Refrigeración.

Revisar los frenos de servicio

El freno de motor es un sistema auxiliar, no un sustituto del sistema de frenado principal.

Aunque el freno auxiliar funcione correctamente, el sistema de servicio debe mantenerse en perfectas condiciones.

En descensos prolongados, utiliza la combinación adecuada de marcha, freno auxiliar y freno de servicio de acuerdo con las condiciones de operación y las recomendaciones del fabricante.
