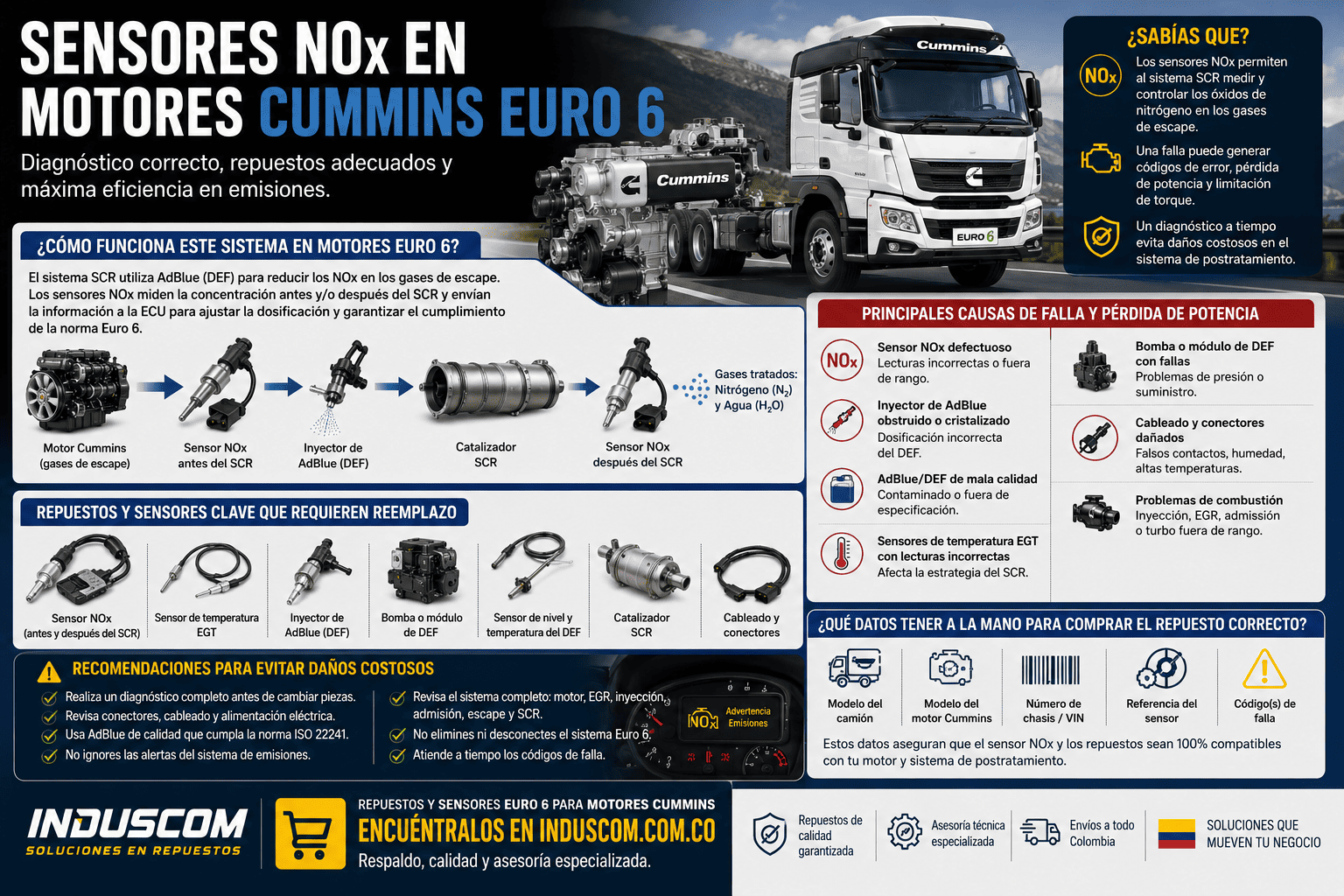

Sensores NOx en motores Cummins Euro 6

Conoce cómo funcionan los sensores NOx en motores Cummins Euro 6, sus fallas, síntomas y cuándo reemplazarlos para evitar pérdida de potencia.

En un motor Cummins Euro 6, los sensores NOx son piezas pequeñas, pero cumplen una función crítica dentro del sistema de control de emisiones. Cuando uno empieza a fallar, el problema no necesariamente se queda en una luz encendida en el tablero: el camión puede presentar pérdida de potencia, aumento del consumo, códigos de falla y hasta limitación de torque.

Para un transportista que trabaja con un camión Foton, JAC, Dongfeng, Shacman, Forland, JMC o Sinotruk equipado con tecnología Cummins Euro 6, entender qué hace este sensor ayuda a evitar un cambio de piezas innecesario.

Y hay una regla importante: un código relacionado con NOx no significa automáticamente que el sensor esté dañado. Hay que comprobar alimentación eléctrica, cableado, valores registrados y funcionamiento del sistema SCR antes de comprar un repuesto.

¿Cómo funciona este sistema en motores Euro 6?

Los motores diésel Euro 6 utilizan diferentes tecnologías para reducir las emisiones contaminantes. Entre ellas está el sistema SCR (Selective Catalytic Reduction), que utiliza una solución de urea, conocida comercialmente como AdBlue o DEF, para reducir los óxidos de nitrógeno (NOx) presentes en los gases de escape.

El sensor NOx mide la concentración de óxidos de nitrógeno y envía esa información al sistema electrónico de control.

En términos sencillos, el sistema necesita saber:

¿Cuánto NOx está produciendo el motor?

y, dependiendo de la configuración:

¿Qué tan bien está funcionando el sistema SCR para reducirlo?

En muchos sistemas Euro 6 existen sensores NOx ubicados antes y/o después del sistema SCR. La configuración exacta depende del motor y del sistema de postratamiento utilizado.

La información de estos sensores se utiliza junto con otros parámetros, como temperatura de los gases, dosificación de DEF/AdBlue y condiciones de funcionamiento del motor.

¿Por qué un sensor NOx puede generar pérdida de potencia?

Cuando la ECU detecta que los valores de NOx no corresponden con lo esperado, puede registrar un código de diagnóstico y activar estrategias de protección o limitación de funcionamiento.

Por eso un camión puede arrancar y desplazarse normalmente al comienzo, pero después presentar una reducción progresiva de potencia o torque.

El objetivo del sistema no es simplemente castigar al vehículo. La electrónica está intentando mantener el control de emisiones y proteger el funcionamiento del sistema de postratamiento.

El sensor NOx no trabaja solo

Un diagnóstico correcto debe considerar también:

• Sistema SCR.
• Inyector de DEF/AdBlue.
• Bomba o módulo de suministro.
• Sensores de temperatura EGT.
• Catalizador SCR.
• Calidad del DEF/AdBlue.
• Cableado y conectores.
• Sistema de inyección del motor.
• EGR, admisión y turbo.

Por ejemplo, si el inyector de AdBlue no está dosificando correctamente, el sensor NOx puede detectar una reducción de emisiones insuficiente. En ese escenario, cambiar el sensor sin solucionar la dosificación no resolverá el problema.

Principales causas de falla y pérdida de potencia

Los sensores NOx trabajan en un ambiente bastante exigente: temperaturas elevadas, vibraciones, humedad, contaminación y gases de escape.

Entre las causas más frecuentes que deben revisarse están:

1. Sensor NOx deteriorado

Con el tiempo, el sensor puede perder precisión o presentar una falla interna.

El sistema puede registrar códigos relacionados con señal fuera de rango, comunicación o funcionamiento incorrecto.

En estos casos, la confirmación debe hacerse mediante diagnóstico electrónico y pruebas de acuerdo con el sistema específico.

2. Cableado o conectores dañados

No todos los problemas que parecen ser del sensor están dentro del sensor.

Un cable quemado por temperatura, un conector sulfatado, humedad o una mala conexión eléctrica pueden generar síntomas similares.

En camiones de trabajo pesado que circulan por diferentes condiciones de carretera, las vibraciones también pueden terminar afectando las conexiones.

3. Problemas en el sistema SCR

Un sensor NOx puede estar reportando correctamente que las emisiones están por encima de lo esperado.

Si esto ocurre, hay que revisar el funcionamiento del SCR antes de condenar el sensor.

Entre los puntos a comprobar están el dosificador, la bomba, la presión del sistema y la calidad del DEF/AdBlue.

4. AdBlue/DEF contaminado o incorrecto

El sistema SCR necesita una solución de urea que cumpla las especificaciones correspondientes.

Utilizar agua, urea agrícola o productos de procedencia dudosa puede provocar depósitos, cristalización y problemas en el sistema de dosificación.

5. Temperaturas incorrectas del escape

Los sensores EGT proporcionan información importante para el control del postratamiento.

Si existe una lectura incorrecta de temperatura, la estrategia de dosificación y tratamiento de gases puede verse afectada.

6. Problemas de combustión

Aquí es donde algunos diagnósticos se complican.

Si el motor presenta problemas de inyección, admisión, EGR o turbo, puede cambiar la composición de los gases de escape.

Por eso, si un Cummins Euro 6 presenta códigos relacionados con NOx, no se debe asumir que el sensor es siempre el culpable.

¿Qué síntomas puede presentar un camión?

Dependiendo de la falla y de la estrategia electrónica del vehículo, pueden aparecer:

• Testigo de motor.
• Advertencia de emisiones.
• Códigos relacionados con NOx o SCR.
• Pérdida de potencia.
• Limitación de torque.
• Regeneraciones o estrategias de postratamiento anormales.
• Aumento del consumo.
• Dificultades para cumplir las condiciones de operación previstas por el sistema.

Si aparece una advertencia y el camión todavía funciona aparentemente normal, es mejor diagnosticarlo en ese momento. Esperar hasta que entre en una limitación severa puede complicar la operación y aumentar el tiempo fuera de servicio.

Repuestos y sensores clave que requieren reemplazo

El sensor NOx es el componente principal cuando el diagnóstico confirma una falla de medición, pero no es el único elemento que debe considerarse.

Sensor NOx

Es el componente encargado de medir la concentración de óxidos de nitrógeno.

Debe seleccionarse por referencia exacta, no únicamente por la apariencia o por el modelo general del camión.

Sensor de temperatura EGT

Mide la temperatura de los gases de escape y permite que la ECU conozca las condiciones térmicas del sistema de postratamiento.

Una lectura incorrecta puede generar códigos y afectar la estrategia del sistema.

Inyector de DEF/AdBlue

Es el encargado de dosificar la solución de urea en el escape.

Si presenta cristalización, obstrucción o una falla eléctrica, la reducción de NOx puede verse afectada.

Bomba o módulo de DEF

Mantiene el suministro de la solución hacia el sistema de dosificación.

Una falla en este componente puede producir códigos que inicialmente parecen relacionados únicamente con el SCR o los sensores.

Sensor de nivel y temperatura del tanque

Permite controlar las condiciones del depósito de DEF y suministrar información a la unidad de control.

Cableado y conectores

Deben revisarse antes de reemplazar un sensor costoso. Una falla eléctrica puede generar exactamente los síntomas de un componente defectuoso.

Catalizador SCR

Es el elemento donde se produce la reacción química que permite reducir los NOx.

No debería reemplazarse solamente porque existe un código relacionado con emisiones. Primero hay que comprobar si realmente existe una pérdida de eficiencia del catalizador.

¿Cómo elegir el sensor NOx correcto?

En motores Cummins Euro 6, comprar un sensor simplemente porque “es para Cummins” no es suficiente.

Hay que comprobar, según el vehículo:

• Modelo del motor.
• Modelo y año del camión.
• Referencia del sensor.
• Posición del sensor dentro del sistema.
• Conector.
• Código de falla.
• Número de parte, cuando esté disponible.
• VIN o número de chasis, si se requiere para confirmar aplicación.

Un sensor físicamente parecido puede no tener la misma aplicación electrónica.

Recomendaciones para evitar daños costosos en el motor

No cambies el sensor sin diagnóstico

Si aparece un código NOx, primero revisa los parámetros y el sistema asociado.

Cambiar sensores sin identificar la causa puede terminar en varios repuestos cambiados y el mismo código de falla.

Revisa primero conectores y cableado

Especialmente cerca del escape, donde las temperaturas son elevadas.

Busca cables endurecidos, quemados, pelados, conectores contaminados o señales de humedad.

Utiliza DEF/AdBlue de calidad

No agregues agua ni productos que no correspondan a la especificación del sistema.

La contaminación del DEF puede afectar bomba, dosificador, sensores y catalizador SCR.

No ignores una alerta de emisiones

Una falla pequeña puede convertirse en una condición que limite la potencia del camión.

Si el vehículo trabaja diariamente transportando carga, atender la alerta temprano puede evitar una parada inesperada.

Revisa el sistema completo

Cuando un sensor NOx registra valores anormales, comprueba también:

Inyección → combustión → EGR/admisión → escape → temperatura → dosificación DEF → SCR → sensores NOx.

El sistema funciona como un conjunto. Cambiar solamente la pieza que aparece en el código puede no solucionar el problema.

No elimines ni desconectes el sistema Euro 6

Desactivar sensores NOx, SCR o sistemas de control de emisiones no corrige la causa de la falla y puede generar nuevos códigos y problemas electrónicos.

Además, el vehículo seguirá teniendo el problema mecánico o de postratamiento que originó la alerta.

Repuestos y sensores NOx para Cummins Euro 6

Si necesitas un sensor NOx, sensor EGT, inyector de AdBlue, componentes SCR u otros repuestos para motores Cummins Euro 6, en Induscom puedes consultar la disponibilidad y aplicación de la pieza.

Consulta repuestos y sensores Euro 6 en Induscom.com.co

Para evitar errores en la compra, ten disponible la referencia del sensor, modelo del motor, modelo del camión y código de falla. En aplicaciones Euro 6, estos datos son fundamentales para identificar correctamente el repuesto.

La idea no es simplemente apagar el testigo del tablero. Es encontrar la causa, reemplazar el componente correcto y devolver al sistema de emisiones las condiciones de funcionamiento para las que fue diseñado.

En un camión de trabajo, un diagnóstico oportuno puede significar la diferencia entre cambiar un sensor y terminar con una reparación mucho más costosa del sistema de postratamiento.
