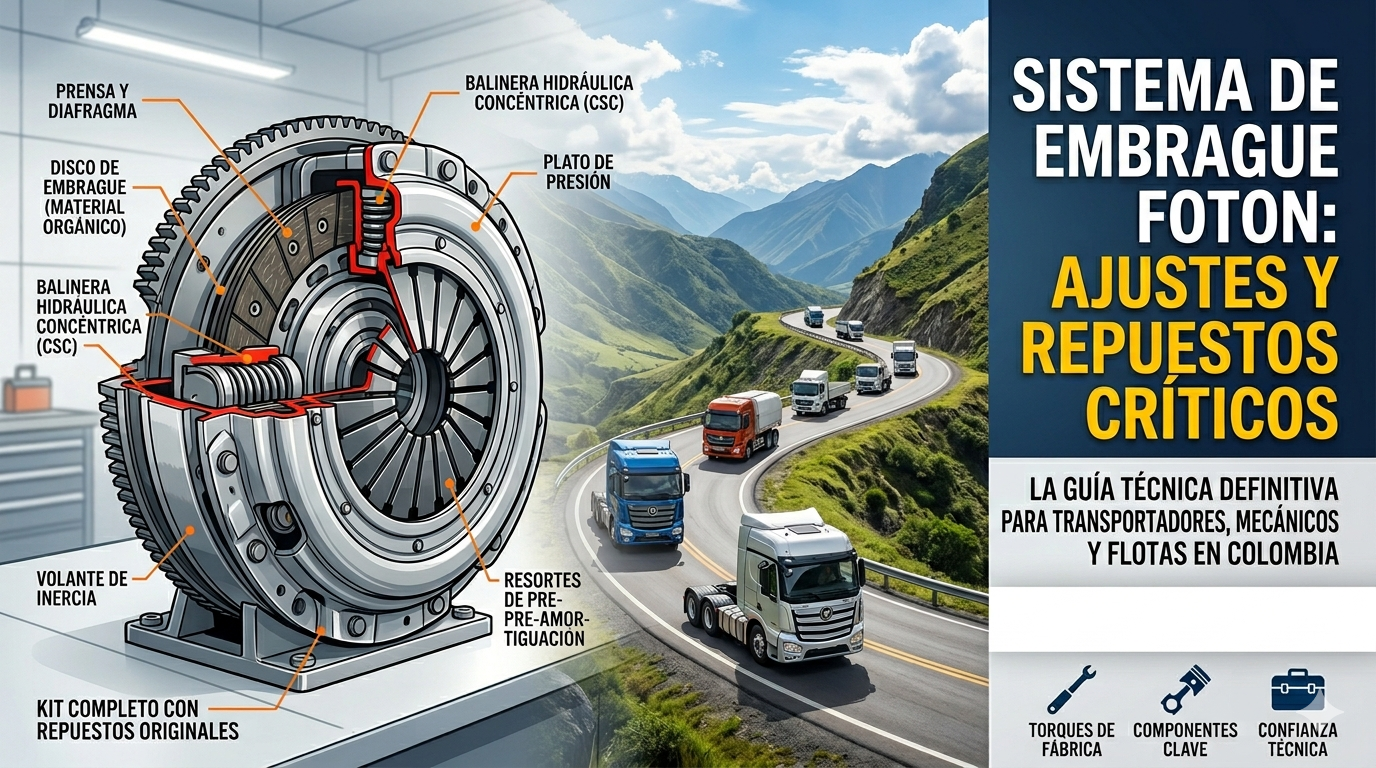

Sistema de Embrague Foton: Diagnóstico, Datos de Ajuste y Repuestos Críticos

Para cualquier transportador, mecánico o dueño de flotas en Colombia, el camión no es solo un medio de transporte; es una unidad de negocio en movimiento constante. En las difíciles carreteras de nuestra geografía —desde el ascenso continuo por el Alto de la Línea hasta las rutas de reparto urbano trancadas en Bogotá o Medellín—, cada componente del tren motriz se somete a un esfuerzo extremo. Dentro de las marcas de origen asiático que dominan el mercado de carga ligera y pesada en el país, Foton se ha consolidado como un líder indiscutible gracias a su versatilidad y rendimiento.

Sin embargo, hay un componente que actúa como el puente crítico entre la potencia del motor (sea un bloque Cummins o un motor Isuzu/Phaser) y la caja de cambios: el sistema de embrague (o clutch, como popularmente se le conoce en los talleres colombianos). Un fallo en este sistema no solo te deja varado en mitad de la vía bloqueando el comercio; también destruye la rentabilidad del viaje debido a grúas, retrasos en la entrega y mano de obra imprevista.

En esta radiografía técnica de Induscom, analizaremos a fondo el funcionamiento, los síntomas de desgaste, las fallas más comunes y los datos de instalación del sistema de embrague Foton. Prepárate para dominar por completo el mercado de Colombia repuestos foton embrague Colombia.

1. Qué es el Sistema de Embrague Foton y Para Qué Sirve

El sistema de embrague es el mecanismo de fricción encargado de acoplar y desacoplar la transmisión de torque mecánico desde el volante de inercia del motor hacia el eje de entrada (eje toma) de la caja de velocidades. En términos sencillos, es el interruptor que permite que la fuerza del motor llegue a las ruedas o se corte cuando el conductor lo necesita.

¿Para qué sirve específicamente en un camión Foton?

• Permite el inicio de la marcha suave: Al salir con el camión cargado desde la inercia (cero velocidad), el embrague dosifica la fricción para que el vehículo se mueva sin tirones estructurales que rompan las crucetas o el diferencial.
• Facilita el cambio de marchas: Corta el flujo de torque por fracciones de segundo para que los sincronizadores de la caja de velocidades puedan engranar la siguiente marcha sin desgastarse ni “escupir” el cambio.
• Absorbe vibraciones torsionales: El disco de embrague cuenta con resortes de torsión (o un sistema de pre-amortiguación) diseñados para absorber los pulsos cíclicos de los potentes motores diésel, protegiendo los piñones internos de la transmisión.
• Protección del motor: Actúa como un “fusible mecánico”. Ante una sobrecarga extrema en las ruedas, el embrague prefiere patinar antes de permitir que se rompa el cigüeñal del motor o los ejes de la caja.

2. Aplicaciones y Modelos Compatibles en Colombia

Los camiones Foton cubren un espectro muy amplio en Colombia, desde turbos de reparto urbano hasta tractocamiones de la línea pesada (Auman). El sistema de embrague varía drásticamente en diámetro y capacidad de torque según el modelo. A continuación, enumeramos los vehículos Foton más comunes en las carreteras colombianas donde este repuesto es de alta rotación:

Línea de Carga Ligera y Mediana (Turbos y Camiones Cortos)

• Foton Ollin (Aumark) de 2.5, 3.5, 4.5 y 6 Toneladas: Son las reinas del reparto urbano e intermunicipal de corta distancia en el país. Utilizan sistemas de embrague de empuje (Push Type) con diámetros que oscilan entre los $300\text{ mm}$ y $325\text{ mm}$, acoplados comúnmente a motores Cummins ISF 2.8 o ISF 3.8.
• Foton BJ 1043 / 1045 / 1069: Modelos tradicionales que requieren una calibración muy precisa en la horquilla de embrague para evitar desgastes prematuros.

Línea de Pasajeros (Microbuses y Busetas)

• Foton View y Foton K1/K2: Vehículos destinados al transporte escolar, empresarial y turístico de pasajeros. Su operación típica de “pare y siga” en las ciudades exige un material de fricción en el disco que disipe el calor rápidamente para evitar la fatiga térmica.

Línea de Carga Pesada (Volquetas y Tractomulas)

• Foton Auman (Doblebroques, Mixers y Tractomulas): Estos gigantes de las vías se mueven con motores Cummins ISG o ISM de más de 400 caballos de potencia. Utilizan embragues de arrastre (Pull Type) de gran diámetro (generalmente $430\text{ mm}$) con discos que incorporan pastillas cerámicas o de material orgánico reforzado de alta resistencia para soportar más de $2.000\text{ Nm}$ de torque.

3. Principales Fallas Relacionadas en las Carreteras Colombianas

Nuestra topografía desafía las leyes de la física y exige al máximo las capacidades del conductor y la máquina. Las tres fallas más costosas y repetitivas del sistema de embrague Foton identificadas por los talleres aliados de Induscom son:

1. Desgaste Prematuro por Cristalización del Material de Fricción

Producido por el mal hábito de “sostener” el camión con el pedal del embrague a medio morder en pendientes pronunciadas (como los trancones subiendo hacia el Alto de Patios o saliendo de la Línea). Esto eleva la temperatura por encima de los $300^\circ\text{C}$, cambiando las propiedades químicas del asbesto-free (material del disco) y volviendo la superficie lisa y brillante como un espejo. El resultado: el embrague patina y pierde tracción.

2. Rotura o Fatiga de los Resortes del Disco de Embrague

La sobrecarga ilegal o arrancar el camión en una marcha inadecuada (por ejemplo, salir en segunda o tercera velocidad con el cupo de carga completo) somete a los resortes de torsión del disco a una compresión violenta. Cuando los resortes se fatigan o se parten, se salen de sus alojamientos y trancan la prensa, impidiendo que el pedal corte el cambio.

3. Fuga de Líquido en la Balinera Hidráulica (Concéntrica) o Cilindros

Los modelos Foton modernos han reemplazado la horquilla mecánica tradicional por una balinera hidráulica concéntrica (CSC o Concentric Slave Cylinder). Si se usa líquido de frenos contaminado o de baja calidad (DOT 3 corriente en lugar del DOT 4 o DOT 5.1 especificado), los sellos de caucho internos de la balinera se tuestan y se rompen, derramando líquido hidráulico directamente sobre las pastas del disco de embrague e inutilizándolo por completo.

4. Síntomas de Desgaste: Cómo Saber Cuándo Reemplazar el Clutch

No esperes a que el camión se quede completamente neutro en la carretera para tomar medidas. Un sistema de embrague que está llegando al final de su vida útil avisa con anticipación a través de las siguientes señales de alerta:

• El Embrague Patina (Pérdida de Fuerza): Al acelerar el camión en un ascenso, notas que las revoluciones del motor aumentan en el tablero (el motor ruge), pero la velocidad del vehículo no aumenta en consonancia. Esto significa que el disco ya no tiene suficiente espesor o la prensa perdió su fuerza de apriete.
• El Pedal se Siente Extremadamente Duro: Si para accionar el embrague el conductor debe aplicar una fuerza excesiva con la pierna, los diafragmas de la prensa de embrague han perdido flexibilidad debido a la fatiga del metal o los bujes del eje de la horquilla se encuentran secos y pegados.
• Dificultad para Engranar los Cambios (Especialmente la Reversa): Si al intentar meter la primera marcha o la reversa la caja “raspa” o el cambio entra forzado, el embrague no está desembragando por completo. La causa puede ser un disco torcido, falta de purga en el sistema hidráulico o desgaste en el cilindro esclavo.
• Ruido de Cascabeleo o Charrasca al Pisar el Pedal: Si al pisar suavemente el pedal del embrague se escucha un ruido metálico constante que desaparece al soltarlo, la balinera de embrague (clutch release bearing) ha perdido su grasa interna de fábrica y sus balines están rozando en seco. Si no se cambia rápido, se frenará y romperá las garras de la prensa.

5. Tabla de Datos de Ajuste de Precisión y Tolerancias

El éxito en el montaje de un embrague Foton radica en el uso del torquímetro y en la comprobación de las holguras mecánicas con un calibrador de laminillas. Aquí tienes la hoja de datos indispensables para el mecánico:

6. Cómo Identificar la Referencia Correcta de Tu Embrague Foton

Uno de los mayores dolores de cabeza en el mostrador de repuestos es comprar un kit de embrague y notar que el estriado del disco no coincide con la caja de cambios del camión. Foton ensambla cajas de diferentes fabricantes (como ZF, Fast Gear o Wanli扬) en un mismo modelo de camión dependiendo del lote de importación.

Pasos para Comprar Sin Equivocaciones:

1. Identifica la Placa VIN o Placa del Chasis: Ubicada en la cabina (generalmente al abrir la puerta del conductor). Anota los 17 dígitos del chasis. Con este número, los asesores especializados de Induscom cruzamos los catálogos internacionales para darte el repuesto idéntico.
2. Cuenta el Número de Estrías del Eje Toma: Si ya desmontaste la caja, cuenta cuántos dientes o estrías tiene el centro del disco de embrague (por ejemplo: 10, 14, 16 o 18 estrías) y mide con un pie de rey el diámetro exterior total del disco.
3. Identifica el Tipo de Accionamiento: Confirma si la prensa es de empuje o de tiro, y si la balinera es mecánica tradicional o hidráulica concéntrica.

7. Beneficios de Usar Repuestos de Calidad Original vs. Genéricos

Muchos administradores de flotas caen en la trampa de buscar el embrague más barato del mercado para reducir costos inmediatos. Sin embargo, en el transporte pesado, el costo real se calcula por Kilómetro por Hora Trabajada.

• Resistencia Térmica Superior: Los kits de embrague de calidad premium distribuidos por Induscom emplean pastas de fricción libres de plomo y con hilos de cobre de alta densidad. Esto permite disipar el calor un 40% más rápido que las imitaciones baratas, evitando que el embrague “patine” cuando el camión va cargado a su máxima capacidad.
• Protección a la Transmisión: Una prensa genuina tiene la presión de diafragma exacta calculada por los ingenieros de Foton. Si instalas una prensa genérica con un diafragma demasiado rígido, desgastarás los bujes de la bancada del motor y romperás las horquillas de la caja de cambios.
• Menos Tiempos Muertos: Cambiar un embrague requiere bajar la caja de velocidades, un trabajo pesado que toma entre 4 y 8 horas de mano de obra en taller. Instalar un embrague de baja calidad significa tener que repetir este gasto en apenas unos meses.

8. Errores Frecuentes al Reemplazar la Pieza en el Taller

Asegúrate de que tu mecánico de confianza evite estas malas prácticas durante el ensamble del kit de embrague en tu Foton:

1. No Rectificar el Volante de Inercia: Instalar un disco nuevo sobre un volante de motor usado que tiene “puntos azules” de calor o surcos es una garantía de fallo. El disco nuevo se adaptará a las imperfecciones del volante viejo, reduciendo su área de contacto y desgastándose en un 50% de tiempo récord.
2. Tocar las Pastas del Disco con las Manos Grasosas: Durante el montaje, las manos del mecánico se llenan de grasa de chasis o aceite de motor. Si tocas el material de fricción orgánico del disco con grasa, esta penetrará en los poros de la pasta, provocando que el embrague trepide (salte) o patine desde el primer día de uso.
3. No Cambiar el Buje de Guía del Volante (Piloto): El buje o rodamiento pequeño que va en el centro del volante de inercia sostiene la punta del eje toma de la caja. Si este rodamiento está desgastado o trancado, el eje de entrada vibrará, destruyendo el centro del disco de embrague y provocando fugas de aceite en el retén de la caja.
4. Aprenderse a “Puro Pulso” el Ajuste de la Prensa: Ajustar los pernos de la prensa con pistola neumática de impacto deforma la carcasa de acero del embrague. El ajuste se debe hacer manualmente, en cruz y aplicando estrictamente los Newton-metro (${\text{Nm}}$) dictados en la ficha técnica.

9. Preguntas Frecuentes sobre el Embrague Foton (FAQ)

¿Cuánto dura en promedio un embrague Foton en Colombia?

En camiones de carga ligera (Foton Ollin) con una conducción técnica adecuada, el embrague debe superar los 120.000 a 150.000 kilómetros. En tractocamiones (Foton Auman), debido a la severidad de la carga y el uso del freno de motor, puede durar entre 200.000 y 300.000 kilómetros. No obstante, malos hábitos de manejo pueden destruirlo en menos de 15.000 kilómetros.

¿Se debe cambiar todo el kit de embrague o solo el disco?

La recomendación profesional e institucional es cambiar siempre el Kit Completo (Prensa, Disco y Balinera). Cambiar únicamente el disco porque “la prensa se ve buena” es un ahorro peligroso: el diafragma de la prensa vieja ya tiene fatiga térmica y fatiga por flexión, por lo que no ejercerá la presión necesaria sobre el disco nuevo, haciendo que este falle prematuramente.

¿Qué tipo de líquido se debe usar para purgar el sistema hidráulico de un clutch Foton?

Se debe utilizar exclusivamente líquido de frenos de especificación DOT 4 de una marca reconocida. Nunca mezcles líquidos de diferentes marcas ni uses DOT 3 corriente, ya que las altas temperaturas de la zona de la carcasa funden los retenedores de caucho si el líquido no tiene el punto de ebullición adecuado.
