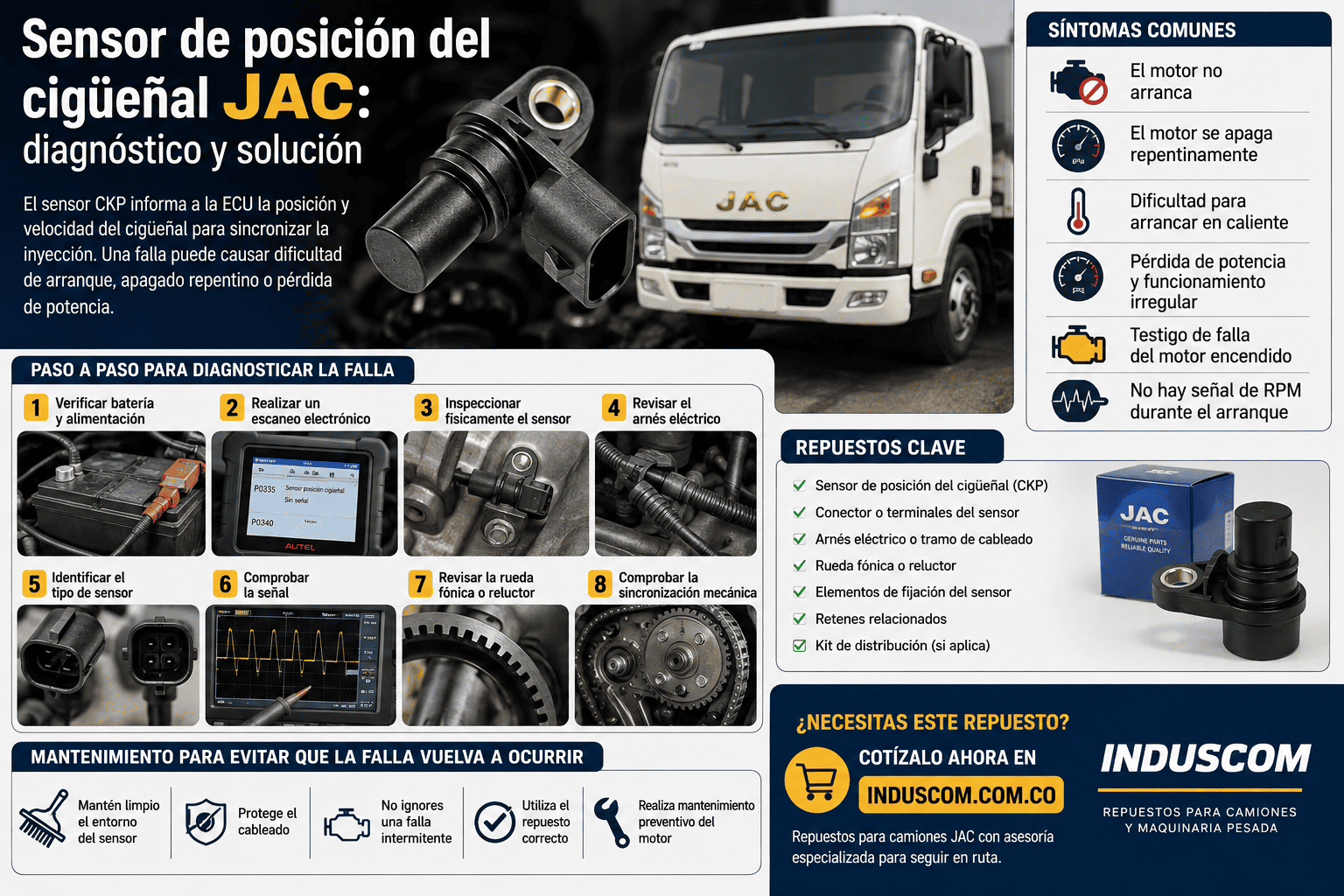

Sensor de Posición del Cigüeñal JAC: Diagnóstico

Aprende a diagnosticar fallas del sensor de posición del cigüeñal JAC, sus síntomas, pruebas, repuestos necesarios y mantenimiento preventivo.

El sensor de posición del cigüeñal JAC, también conocido como sensor CKP (Crankshaft Position Sensor), es un componente fundamental para el funcionamiento del motor. Su trabajo es informar a la unidad de control del motor la posición y velocidad de giro del cigüeñal.

Con esta información, el sistema puede determinar el momento adecuado para controlar funciones como la inyección de combustible y la sincronización del motor, según la configuración electrónica específica del vehículo.

Cuando el sensor CKP presenta una falla, el motor puede tener dificultades para arrancar, apagarse durante la marcha o presentar pérdida de rendimiento. Sin embargo, no siempre el sensor es el responsable: conectores, cableado, alimentación eléctrica, rueda fónica o problemas de sincronización también deben revisarse.

Síntomas comunes al conducir el vehículo

Una falla del sensor de posición del cigüeñal JAC puede manifestarse de diferentes maneras.

1. Dificultad o imposibilidad para arrancar

Es uno de los síntomas más importantes. Si la ECU no recibe correctamente la señal de posición del cigüeñal, puede no disponer de la información necesaria para gestionar correctamente el arranque.

El vehículo puede:

Dar arranque pero no encender.
Encender después de varios intentos.
Presentar una falla intermitente.
Encender en frío y presentar problemas cuando el motor está caliente.

2. Apagado repentino del motor

Un CKP que pierde la señal durante la operación puede provocar que el motor se apague inesperadamente.

Si el vehículo se apaga mientras circula, debe diagnosticarse inmediatamente, ya que además del sensor pueden existir problemas eléctricos o de alimentación.

3. Dificultad para encender con el motor caliente

Algunos sensores pueden presentar fallas que aparecen cuando aumenta la temperatura de operación.

Una situación típica es que el motor funcione normalmente en frío, pero después de trabajar durante un tiempo se apague o no vuelva a arrancar hasta enfriarse.

Este comportamiento debe comprobarse mediante pruebas eléctricas y diagnóstico electrónico, no solamente cambiando el sensor.

4. Pérdida de potencia o funcionamiento irregular

Una señal incorrecta del CKP puede afectar la gestión del motor y producir:

Tirones.
Ralentí inestable.
Respuesta deficiente al acelerador.
Pérdida de potencia.
Funcionamiento irregular.

5. Luz de Check Engine

Una falla relacionada con el circuito o la señal del sensor puede generar códigos de diagnóstico almacenados en la ECU.

El código de falla es una pista de diagnóstico, no una confirmación automática de que el sensor deba reemplazarse.

6. Tacómetro sin lectura o con comportamiento irregular

En algunos vehículos, la información relacionada con las revoluciones del motor depende de la señal del cigüeñal.

Si el tacómetro deja de registrar RPM durante el arranque o presenta un comportamiento anormal, conviene revisar el CKP y su circuito.

7. Mayor consumo o combustión irregular

Cuando la señal de posición es incorrecta, el funcionamiento del sistema de gestión del motor puede verse afectado.

Si aparece un aumento de consumo junto con otros síntomas, deben revisarse también inyectores, presión de combustible, admisión y demás componentes relacionados.

Paso a paso para diagnosticar el origen de la falla

Paso 1. Confirmar los síntomas

Antes de desmontar el sensor, registre exactamente cuándo aparece la falla.

Pregunte:

¿El motor no arranca?
¿Se apaga en marcha?
¿Falla solamente en caliente?
¿La falla es intermitente?
¿Aparece la luz de Check Engine?
¿El tacómetro registra RPM durante el arranque?

Estos datos ayudan a orientar el diagnóstico.

Paso 2. Realizar un diagnóstico electrónico

Con un equipo de diagnóstico compatible con el sistema del vehículo, lea los códigos almacenados en la ECU.

No se limite a borrar el código.

Además del código, revise los datos en vivo, especialmente las revoluciones del motor durante el arranque cuando esta información esté disponible.

Una lectura de RPM inexistente o incoherente puede orientar la investigación hacia el CKP, su circuito o el sistema de sincronización.

Paso 3. Inspeccionar físicamente el sensor

Ubique el sensor según la configuración específica del motor JAC.

Revise:

Estado de la carcasa.
Daños físicos.
Contaminación con aceite.
Presencia de partículas metálicas.
Distancia respecto a la rueda fónica.
Fijación del sensor.
Daños en el conector.

Un sensor contaminado o instalado incorrectamente puede generar una señal deficiente.

Paso 4. Revisar el conector y el cableado

Esta etapa es fundamental.

Compruebe:

Pines doblados.
Terminales flojos.
Sulfatación.
Humedad.
Cables partidos.
Aislamiento deteriorado.
Cortocircuitos.
Falsos contactos.

Un cable deteriorado puede generar exactamente los mismos síntomas que un sensor defectuoso.

Paso 5. Comprobar alimentación y tierra

Dependiendo del tipo de sensor utilizado, el circuito puede requerir alimentación, tierra y señal o funcionar mediante un principio de generación de señal diferente.

Por eso, no se debe aplicar una prueba eléctrica genérica sin conocer el tipo de CKP instalado.

Utilice el diagrama eléctrico y las especificaciones correspondientes al motor JAC.

Paso 6. Comprobar la señal del sensor

Cuando el procedimiento y el equipo lo permitan, la señal puede analizarse con herramientas apropiadas, como un osciloscopio.

La señal debe compararse con la especificación del fabricante.

Una señal distorsionada, ausente o intermitente puede indicar problemas en:

Sensor.
Cableado.
Conector.
Rueda fónica.
Alimentación.
Tierra.

Paso 7. Revisar la rueda fónica o elemento de referencia

El sensor CKP necesita detectar correctamente el elemento de referencia instalado en el sistema.

Revise posibles:

Dientes dañados.
Deformaciones.
Holguras incorrectas.
Suciedad.
Desplazamientos.
Daños mecánicos.

Si la rueda fónica presenta un problema, instalar un sensor nuevo no solucionará la falla.

Paso 8. Verificar sincronización del motor

Si existen síntomas relacionados con pérdida de sincronización, dificultad de arranque o funcionamiento irregular, se debe comprobar la sincronización entre cigüeñal y árbol de levas cuando corresponda.

Una distribución fuera de punto puede generar códigos y síntomas que inicialmente parecen relacionados con sensores.

Paso 9. Comparar resultados antes de cambiar el sensor

Solo después de comprobar:

Código de falla.
Datos en vivo.
Sensor.
Conector.
Cableado.
Alimentación y tierra.
Señal.
Rueda fónica.
Sincronización.

se debe determinar si el sensor de posición del cigüeñal JAC realmente necesita reemplazo.

Este procedimiento evita cambiar piezas innecesariamente y permite encontrar la causa raíz.

Lista de repuestos necesarios para la reparación

El repuesto requerido depende de la causa confirmada durante el diagnóstico.

Si el sensor CKP está defectuoso

Los principales componentes pueden ser:

Sensor de posición del cigüeñal CKP.
O-ring o sello del sensor, cuando aplique.
Tornillo o elemento de fijación, si el procedimiento lo requiere.
Conector, si está dañado.

Si el problema está en el circuito eléctrico

Podrían requerirse:

Conector del sensor.
Terminales.
Cableado o reparación de arnés.
Protectores y elementos de fijación del arnés.

Si existe contaminación o daño mecánico

Dependiendo del diagnóstico pueden ser necesarios:

Sensor CKP.
Sello.
Elementos de fijación.
Componentes asociados a la rueda fónica, cuando corresponda.

Repuestos adicionales

Si durante el diagnóstico se encuentran fallas relacionadas, también podrían requerirse:

Sensor de posición del árbol de levas (CMP).
Componentes de distribución.
Correa o cadena de distribución, según configuración.
Tensor.
Rodamientos o poleas de distribución.
Componentes del sistema de inyección.

Importante: no se recomienda cambiar inyectores, bomba de combustible o componentes de distribución solamente porque exista un código relacionado con el CKP. Primero deben confirmarse mediante pruebas.

¿Cómo seleccionar el sensor correcto?

Para solicitar un sensor de posición del cigüeñal JAC, proporcione la mayor cantidad de información posible:

Modelo del vehículo.
Año.
Modelo y referencia del motor.
Número de serie del motor.
Número de parte del sensor anterior.
VIN, cuando sea necesario para identificar la aplicación.
Fotografías del sensor y conector.

Esto es especialmente importante porque diferentes versiones de vehículos pueden utilizar sensores con características o conectores diferentes.

Mantenimiento para evitar que la falla vuelva a ocurrir

Aunque el sensor CKP normalmente requiere poco mantenimiento, el estado de su instalación y circuito eléctrico es fundamental.

Mantenga protegido el cableado

Durante los mantenimientos revise que el arnés:

No esté rozando con partes metálicas.
No esté cerca de fuentes excesivas de calor.
No tenga aislamiento deteriorado.
Esté correctamente sujeto.

Evite contaminaciones

La acumulación de aceite, grasa o suciedad alrededor del sensor puede dificultar su funcionamiento o indicar una fuga que debe corregirse.

Revise los conectores

Los conectores expuestos a humedad, agua, polvo o vibraciones pueden desarrollar problemas de contacto.

Una conexión deficiente puede producir una falla intermitente difícil de encontrar.

No fuerce el sensor durante el desmontaje

Si el sensor está instalado en una zona de difícil acceso, evite golpes o palancas que puedan dañar el componente, el conector o su alojamiento.

Realice mantenimiento preventivo del sistema de distribución

Una falla mecánica en la distribución puede alterar la relación entre las señales del cigüeñal y árbol de levas.

Por eso, el mantenimiento de correa, cadena, tensores y demás componentes debe realizarse según el procedimiento y los intervalos correspondientes al motor.

Utilice herramientas de diagnóstico adecuadas

Cuando aparezca una falla relacionada con el CKP, lo más eficiente es comprobar primero la señal y el circuito.

Cambiar sensores por descarte puede aumentar el costo de reparación y no solucionar la causa real.

Atienda las fallas intermitentes

Un sensor que falla ocasionalmente puede terminar provocando una inmovilización inesperada del vehículo.

Para un transportador, detectar la falla durante el mantenimiento preventivo puede evitar quedarse varado durante una ruta.
